Кассетные установки для стеновых панелей

Кассетная установка PBS позволяет вертикально формовать однослойные стеновые панели c ровной поверхностью с двух сторон. Эта установка экономит производственные площади и снижает затраты на изготовление продукции.

Поверхности стеновых панелей не требуют дополнительной обработки. Они получаются ровные с обеих сторон. При этом изделия прогреваются с двух сторон и созревают быстрее, чем при горизонтальном формовании. Также в кассетных установках изделие сразу заливается в проектном положении и не требует кантования.

Кассетная установка проектируется индивидуально в зависимости от требований Заказчика: содержит от 10 до 30 рубашек, с возможностью выбора теплоносителя (вода, пар или масло) и габаритов готового изделия. Может быть укомплектована магнитными бортами и проемообразователями для изменения вида готовой панели.

Кассетная установка PBS универсальна! За счет новых технологических разработок ее можно переоборудовать для производства изделий от 80 до 200 мм при минимальных затратах. Это позволит использовать кассету для выпуска стеновых панелей разных серий домов.

Регулируемый по высоте нижний борт установлен на винтовой механизм, с помощью которого можно изменить высоту формуемой панели в пределах величины размеров стенки. Это позволит изготавливать стеновые панели разной высоты до 4 м включительно.

Усиленный каркас рубашек и формующий лист из металла толщиной 10 мм обеспечивают долгий срок службы установки и являются дополнительным гарантом того, что качество готовых изделий не ухудшится со временем.

Срок окупаемости

может меняться с учетом загрузки производства

Индивидуальное проектирование

с учетом требований Заказчика, включая возможность выбора теплоносителя и габаритов готового изделия

Скорость выхода

на производственную мощность при полной загрузке производства

ПРЕИМУЩЕСТВА КАССЕТНОЙ УСТАНОВКИ

Высокая точность отсеков

Допуск плоскостности рубашек 1,5 мм на 3 метра. Такое качество поверхности позволяет изготавливать стеновые панели, не требующие дополнительной обработки.

Формующая поверхность из цельного листового металла 10 мм

Отсутствие сварных швов приводит к тому, что стеновые панели получаются идеально ровные с обеих сторон.

Усиленный каркас рубашек

Это обеспечивает долгий срок службы кассетной установки в условиях постоянной эксплуатации и является дополнительным гарантом того, что качество готовых изделий не ухудшится со временем

Ремонтопригодная система обогрева

Уникальная разработка Petro Building Systems. Позволяет ремонтировать трубы подачи теплоносителя не разрезая рубашки

Три типа теплоносителя

Вы можете выбрать подходящий Вам теплоноситель: воду, пар или масло

Обучение работе на оборудовании

Мы разработали обучающие онлайн-курсы для сотрудников Вашего производства. Это позволит избежать поломки оборудования и повысит производительность благодаря слаженности работы производственного персонала

Получить КП на кассетные установки для стеновых панелей

Заполните форму и узнайте, как запустить кассетное производство с повышенной окупаемостью

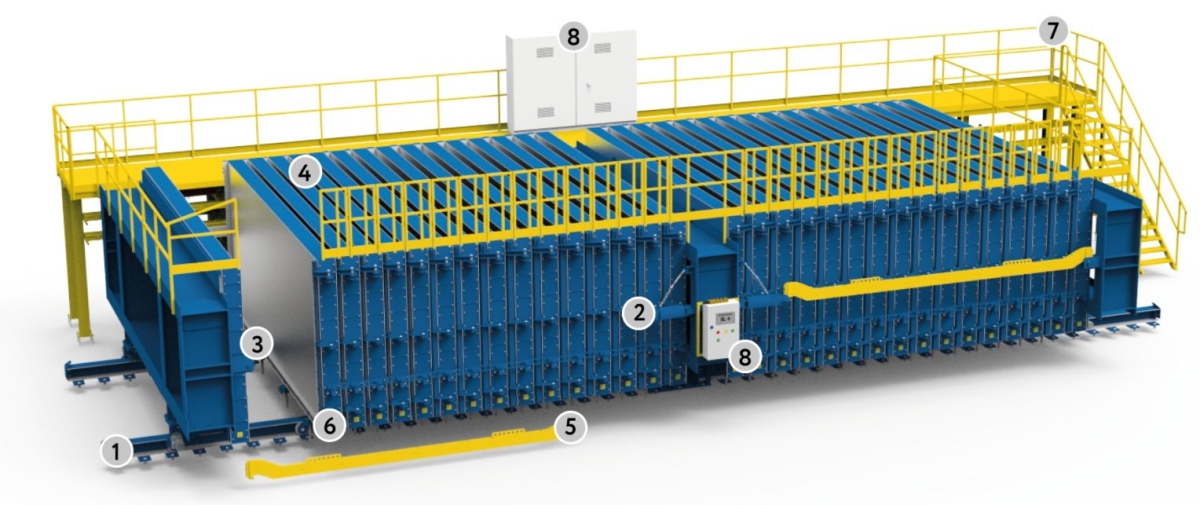

ОСОБЕННОСТИ КОНСТРУКЦИИ

Кассетная установка содержит от 10 до 30 отсеков с возможностью выбора теплоносителя (вода, пар или масло).Может быть укомплектована магнитными бортами и проемообразователями для изменения вида готовой панели.

  • Передвижение рубашек с помощью МОТОР-РЕДУКТОРОВ. Оператору нужно только нажать на кнопку, для того чтобы открыть и закрыть установку. Опционально возможно передвижение рубашек с помощью гидравлической системы.

  • ГИДРАВЛИЧЕСКАЯ ЗАПОРНАЯ СИСТЕМА для сжатия с автоматической поддержкой усилия обеспечивает плотное закрытие извлечения готовых изделий из центральных отсеков гидроцилиндры могут поворачиваться.

  • РЕЗИНОВЫЙ УПЛОТНИТЕЛЬ специальной формы, установленный в бортах, минимизирует вытекание бетонного молочка.

  • Для максимального набора плотности бетонной смеси используются ВЫСОКОЧАСТОТНЫЕ ВИБРАТОРЫ. В эксплуатации кассеты возможны как ручная выдержка по вибрации, так и автоматическое отключение вибраторов по истечению заданного времени. Вибраторы расположены в специальных полостях внутри рубашек кассетной установки. Это позволяет вибрировать бетон в центральной части изделия, а также защищает вибраторы от загрязнения.

  • По запросу Заказчика возможна разработка съемной тяги вместо передвижной.

  • РЕГУЛИРУЕМЫЙ ПО ВЫСОТЕ НИЖНИЙ БОРТ установлен на винтовой механизм, с помощью которого можно изменить высоту формуемой панели в пределах диапазона регулирования.

  • Базовая комплектация оснащена ПЛОЩАДКОЙ ОБСЛУЖИВАНИЯ, а также защитными ограждениями по краям для безопасности и удобства работы на кассетной установке.

  • Для удобства эксплуатации блок управления кассетной установки может быть оснащен СЕНСОРНОЙ ПАНЕЛЬЮ для настройки и управления параметрами системы, такими как виброуплотнение, передвижение рубашек и автоматизация подачи теплоносителя. Также возможно опциональное оснащение РАДИО ПУЛЬТОМ УПРАВЛЕНИЯ, который позволяет дистанционно запускать перемещение рубашек и управлять гидравлической системой сжатия.

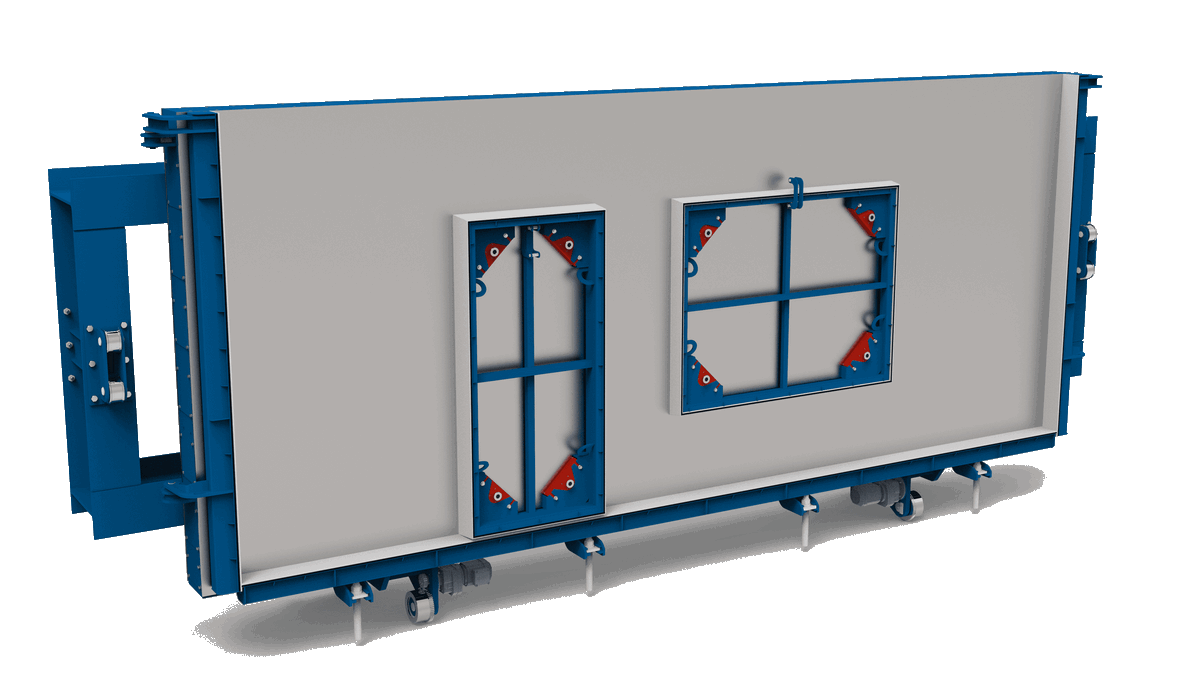

Кассетные установки современного типа оснащаются съемной магнитной бортоснасткой!

Такая бортоснастка максимально проста и удобна в использовании. Ее главное преимущество заключается в том, что не нужно производить сварочные работы при установке. Это позволяет избежать повреждения и последующей деформации формующей поверхности. Также магнитная бортоснастка обеспечивает готовому изделию гладкие контуры и ровность поверхности благодаря специальному уплотнителю, расположенному по контуру.
