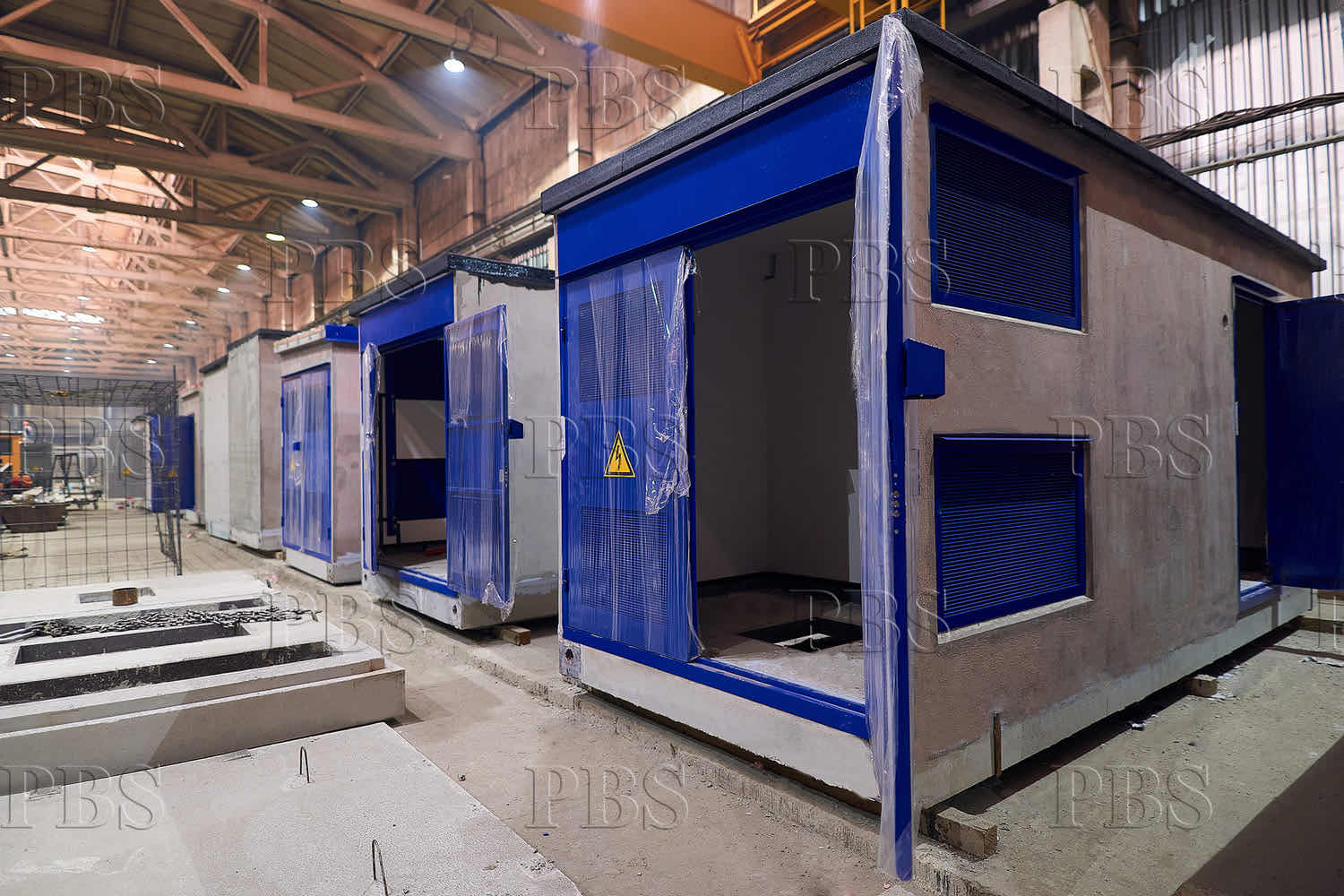

При строительстве жилых домов, объектов социальной сферы или промышленных сооружений неизбежно встает вопрос подключения здания к электросети города. На сегодняшний день применение трансформаторных подстанций различной мощности в железобетонной оболочке является оптимальным решением по долговечности и надежности в период эксплуатации.

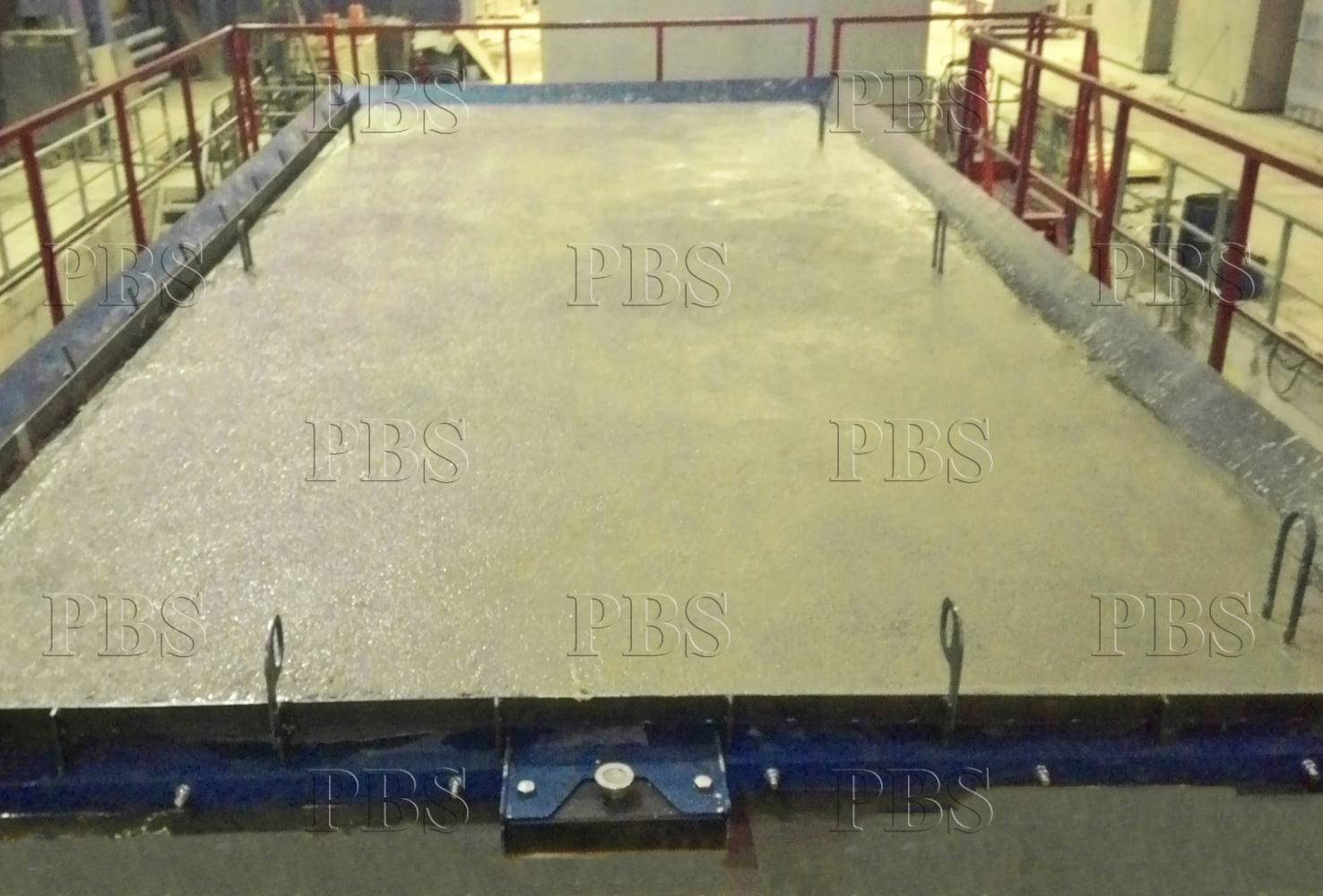

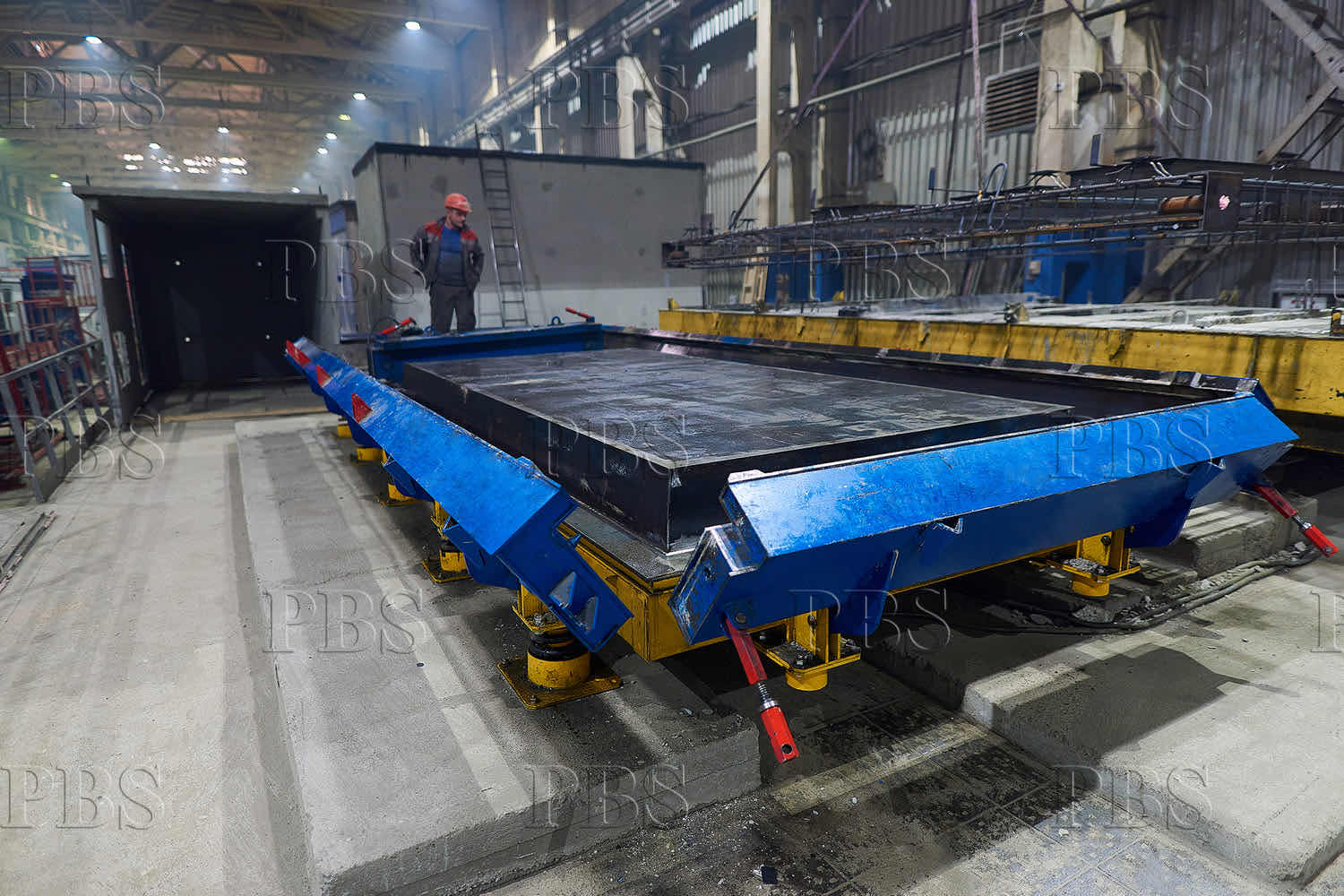

Оболочка подстанции представляет из себя объемную бетонную конструкцию, которая состоит из двух отдельно изготовляемых элементов – плиты основания и объемного колпака. При сборке два бетонных элемента соединяются с помощью сварки в местах расположения закладных деталей. Для изготовления объемных колпаков инженерами компании PBS был разработан и изготовлен стенд оснащенный гидравлической системой для управления процессом распалубки, системой обогрева и уплотнения бетонной смеси. Предприятие, выступающее в роли заказчика, предъявило особые требования к универсальности оборудования.
Благодаря конструктивным решениям удалось обеспечить возможность переналадки форм на другие типоразмеры в кратчайшие сроки. Так завод получил в свое распоряжение универсальное оборудование способное гибко подстраиваться под текущие нужды рынка. Компания PBS может для Вас спроектировать и изготовить форму под любые типоразмеры.

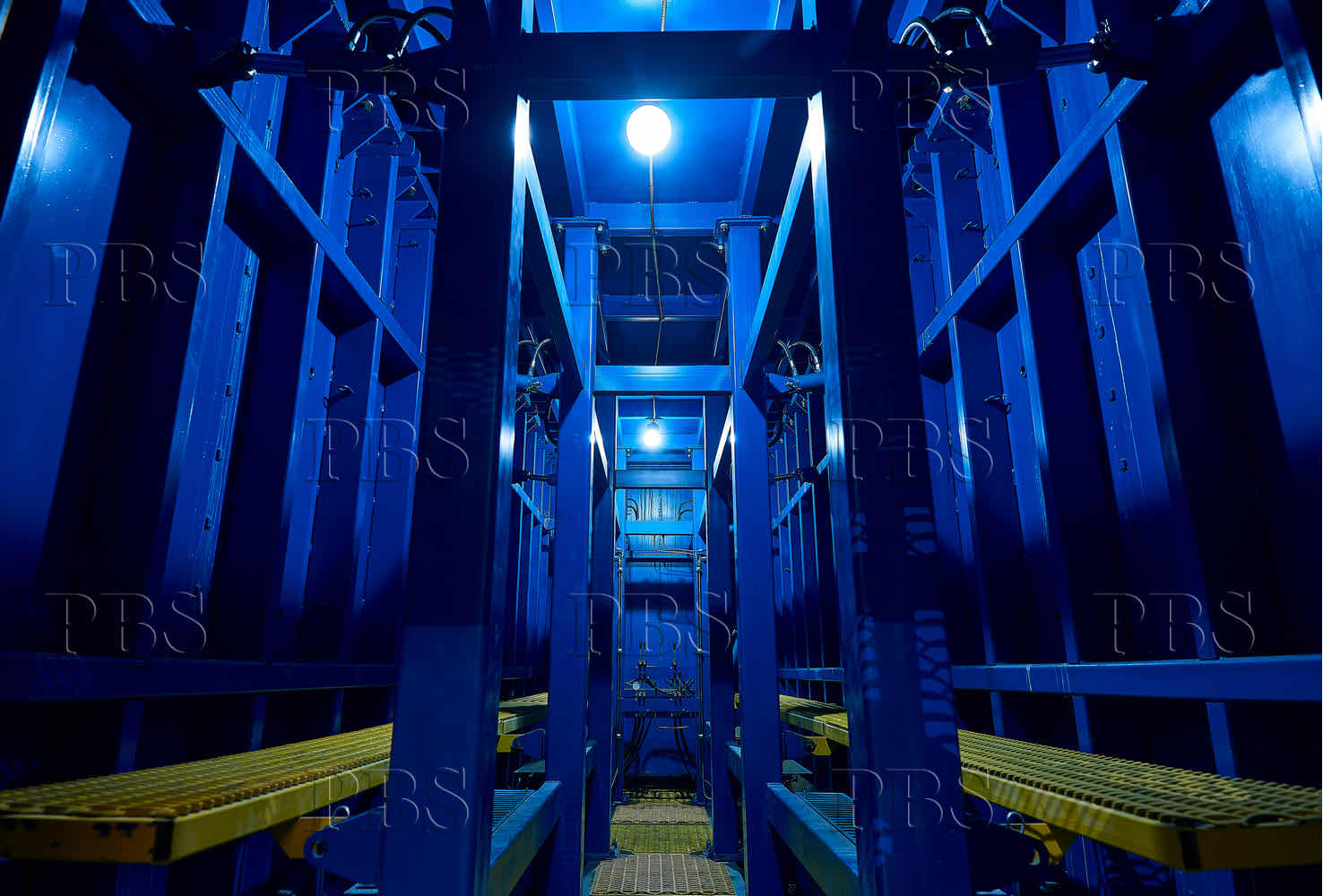

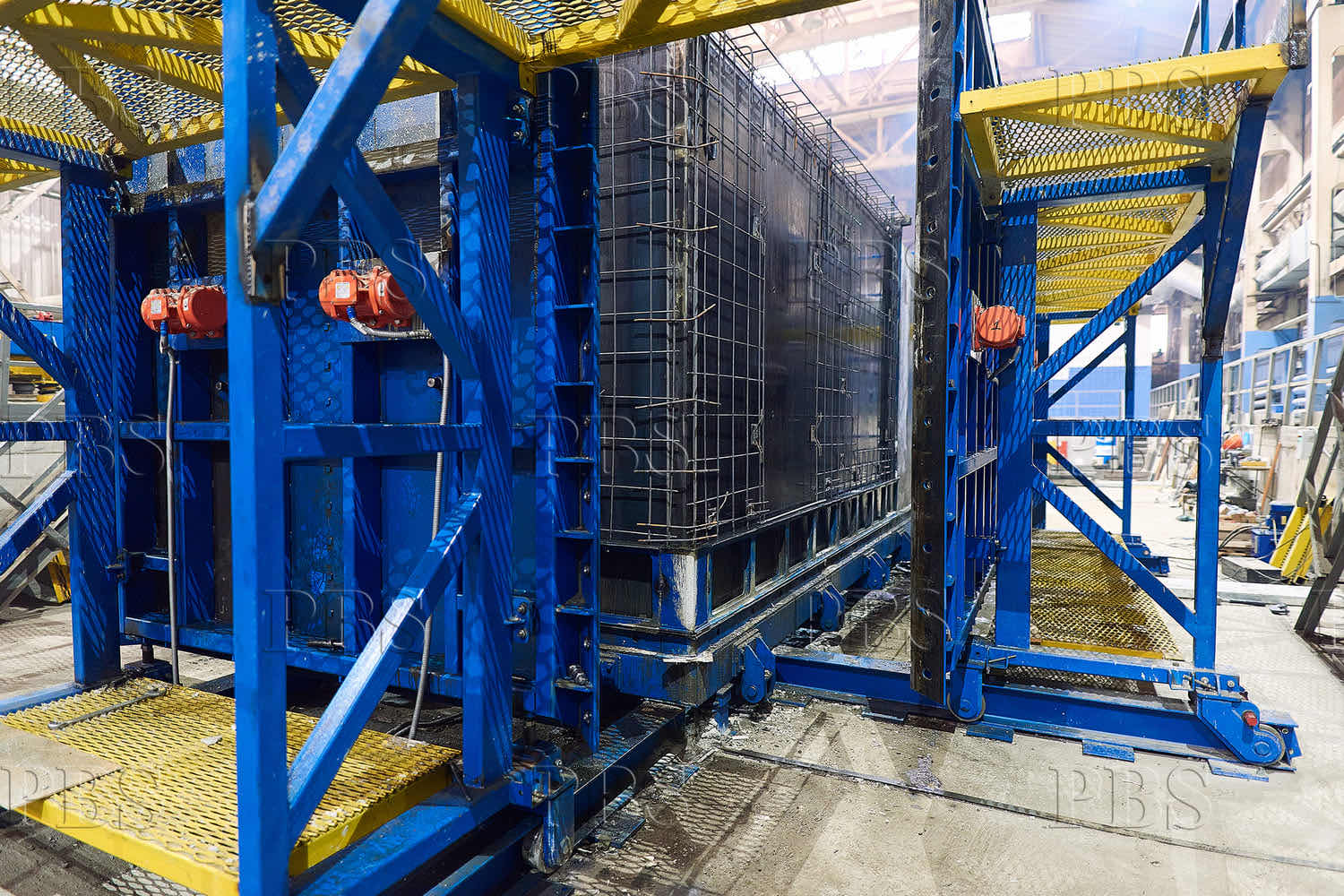

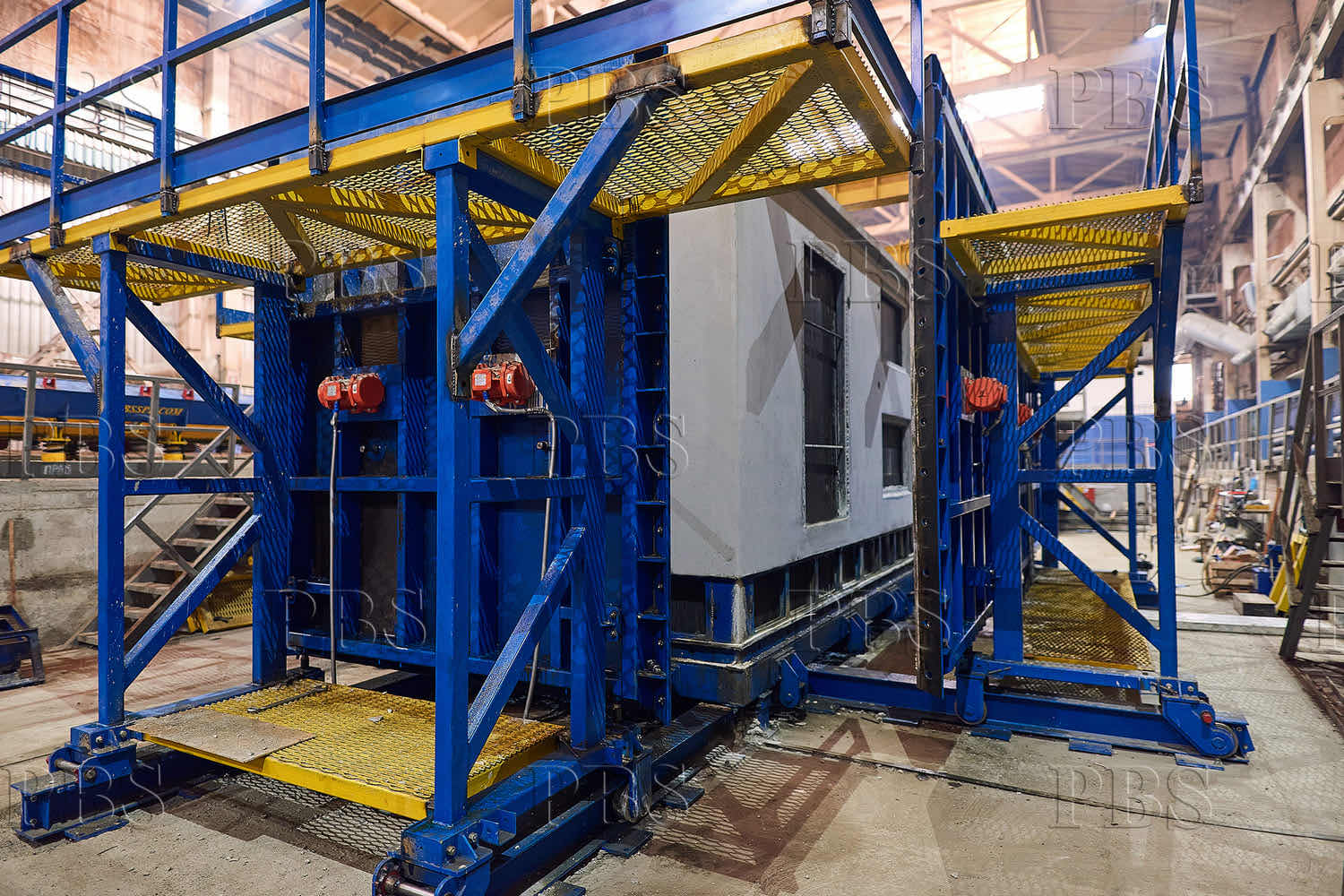

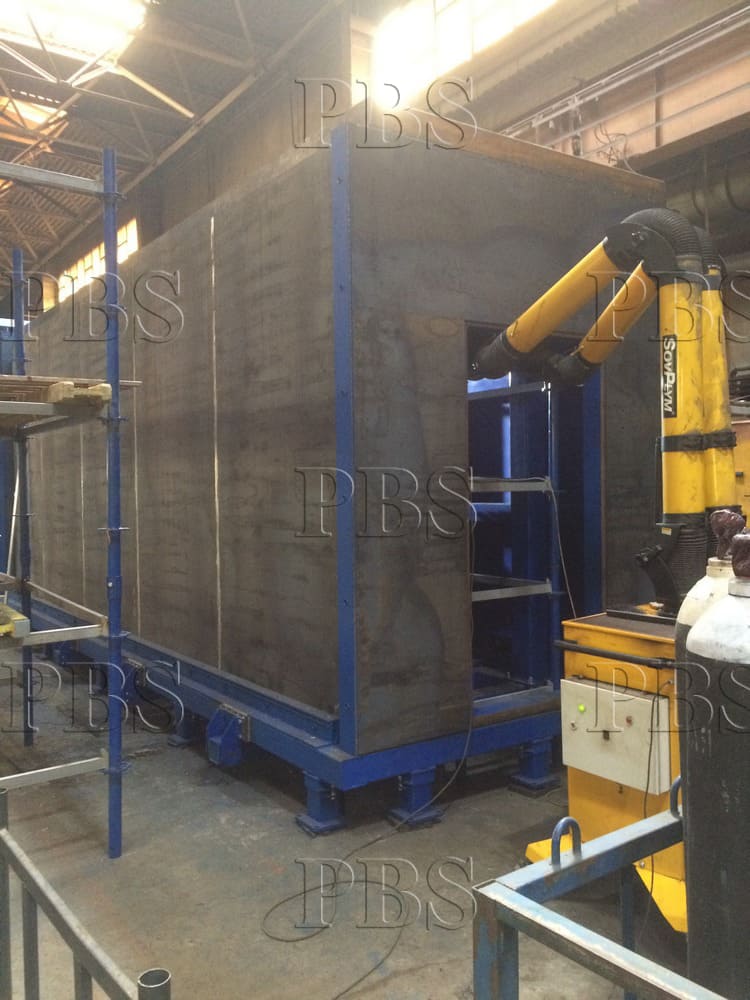

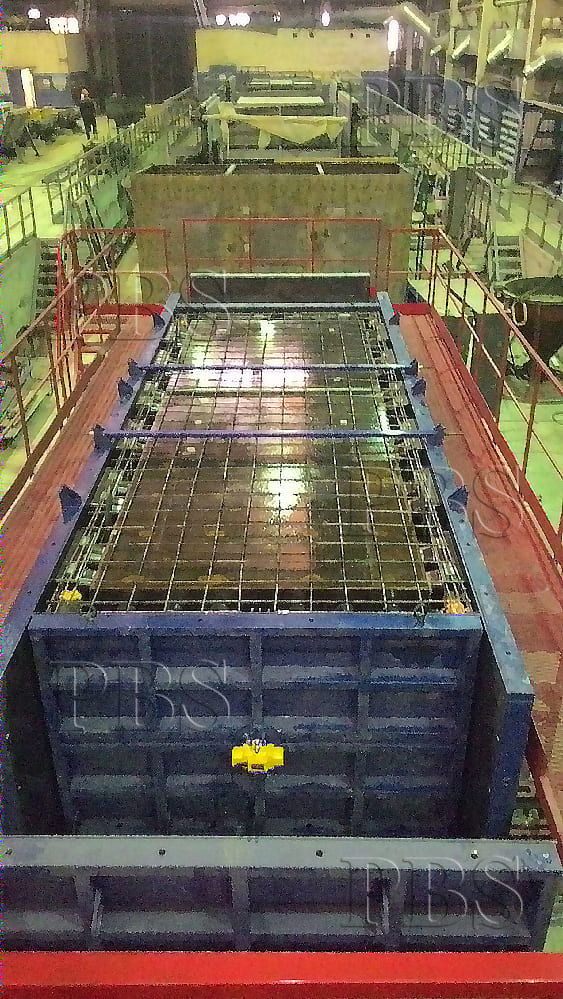

Стенд состоит из наружной опалубки и гидравлического сердечника образующего внутреннюю полость колпака. Наружные массивные стенки опалубки установлены на подвижные каретки, двигающиеся по направляющим с помощью гидравлики. При распалубке каждая стенка отъезжает от поверхности бетона на 800 мм. Благодаря такому решению очень удобно выполнять промежуточные работы, такие как установка вкладышей и проемообразователей, смазка формы, армирование и т.д. На наружных стенках опалубки расположены наружные вибраторы для уплотнения бетонной смеси. Верхние элементы наружных щитов съемные для переналадки на другие типоразмеры. По периметру форма оснащена широкими и удобными подмостями для безопасной работы. Сердечник, образующий внутреннюю полость колпака — это объемный стальной элемент с подвижными соединениями плоскостей. Благодаря особым конструктивным решениям во время распалубки гидравлика сжимает сердечник, и он полностью освобождает изделия для его дальнейшей выемки из формы. После извлечения изделия гидравлическая система возвращает сердечник в проектное положение.
Возможность переналадки на другие типоразмеры

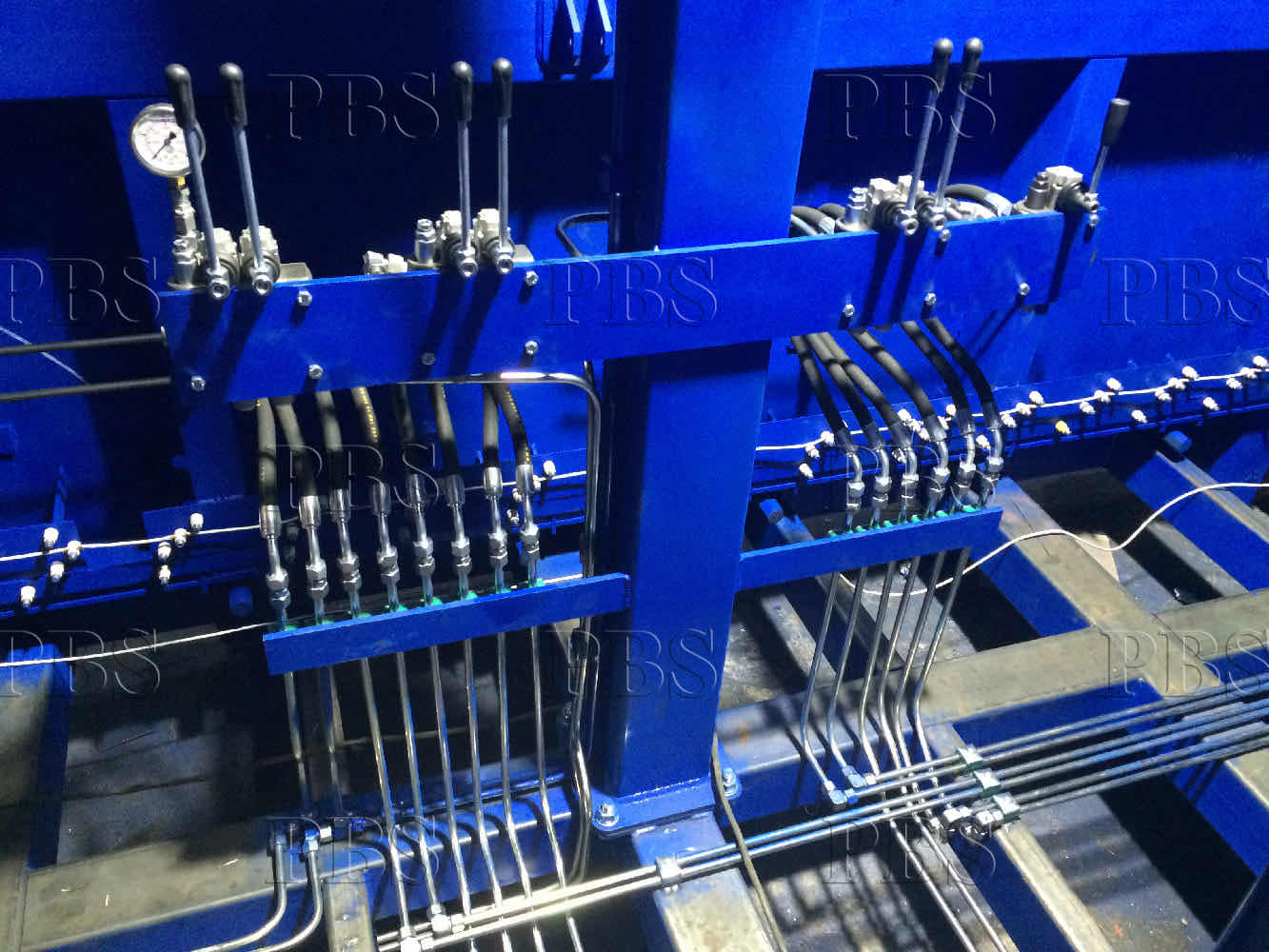

Гидравлическая система управления распалубкой

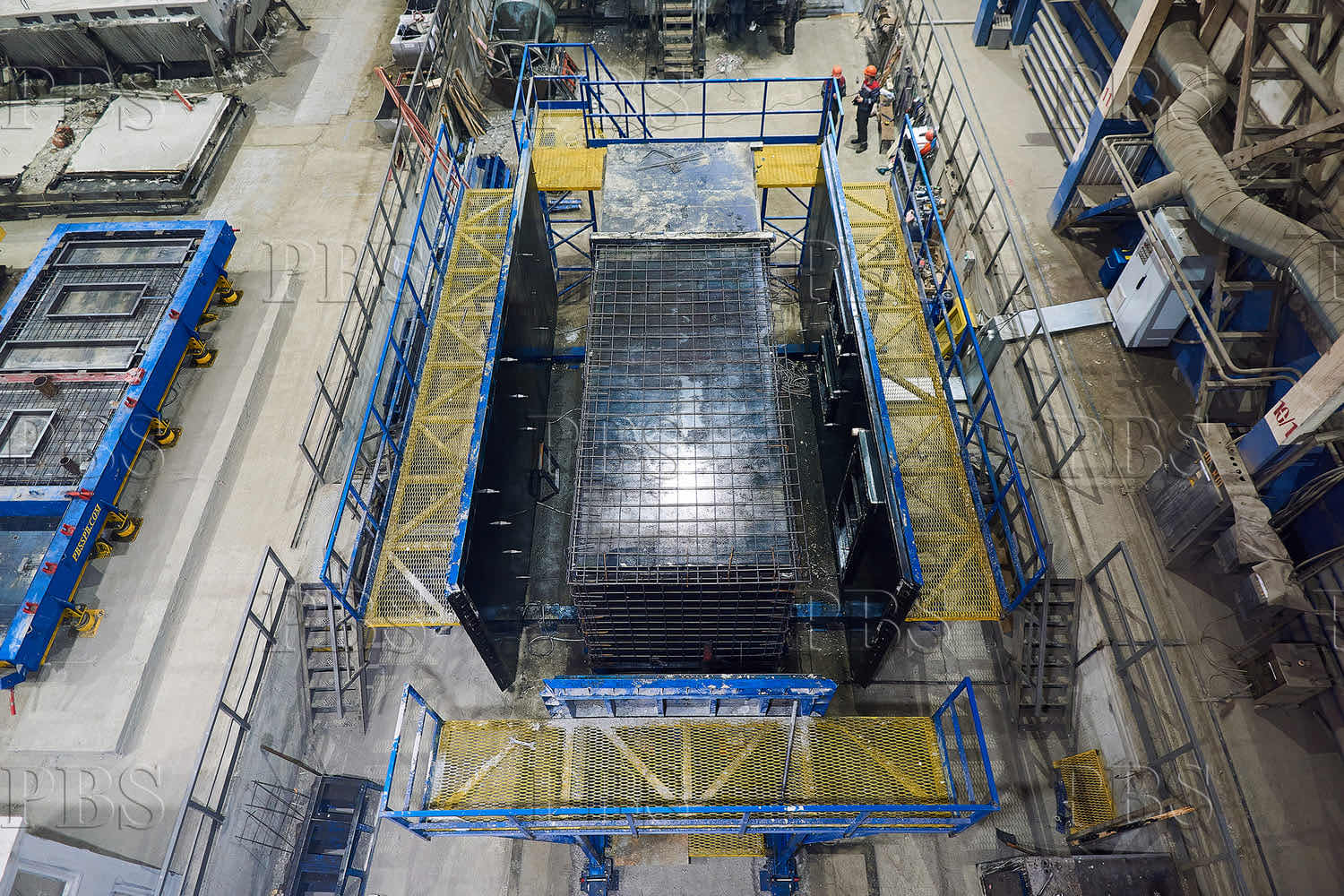

Удобство выполнения промежуточных работ благодаря эргономичному процессу распалубки- каждая стенка формы отъезжает от конструкции на 800 мм
Форма оснащена наружными вибраторами для уплотнения смеси

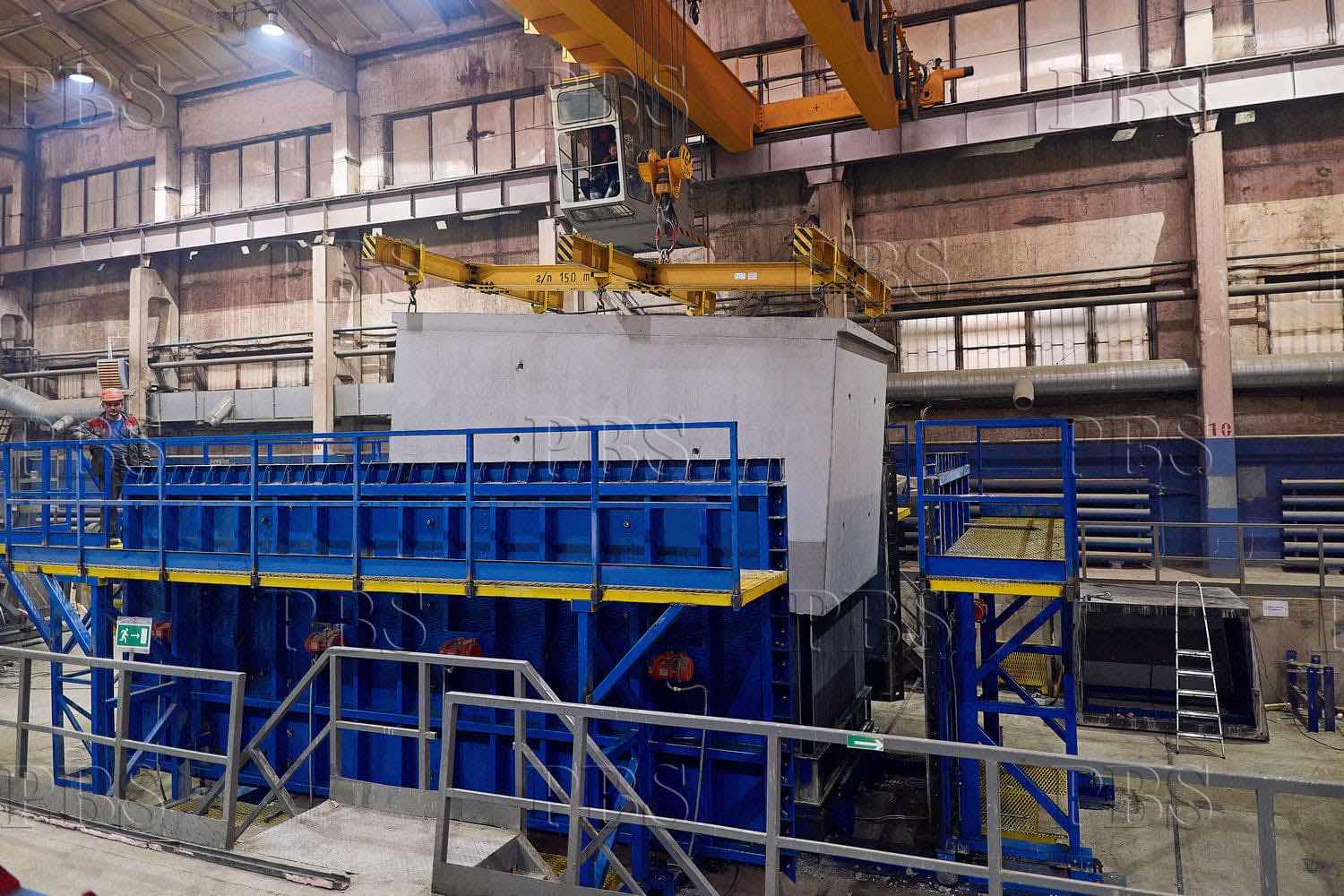

Это решение упрощает процесс выемки изделий из формы
Обучающие онлайн-курсы для сотрудников Вашего производства. Это позволит избежать поломки оборудования и повысит производительность благодаря слаженности работы производственного персонала.
Заполните форму и узнайте, как запустить кассетное производство с повышенной окупаемостью

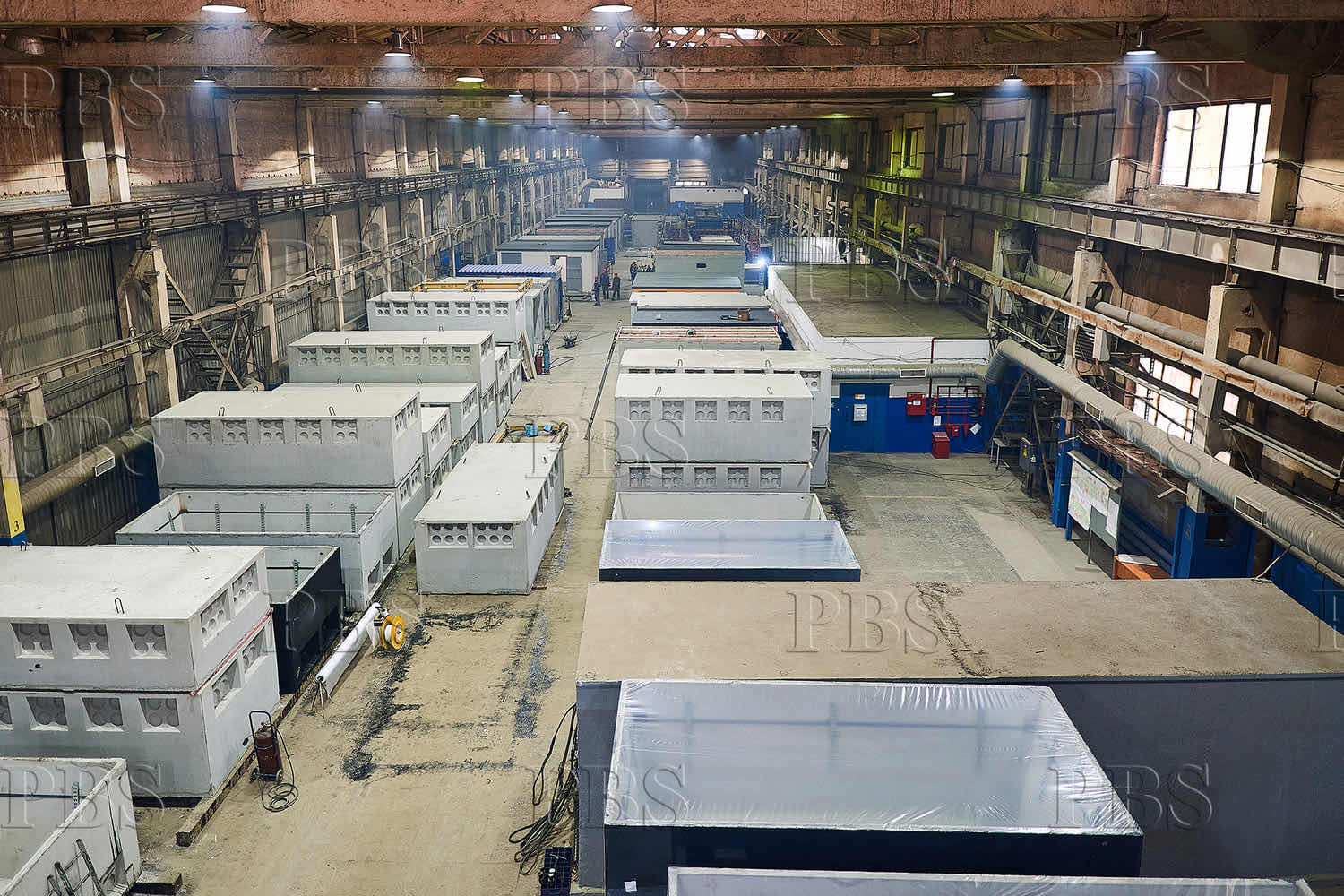

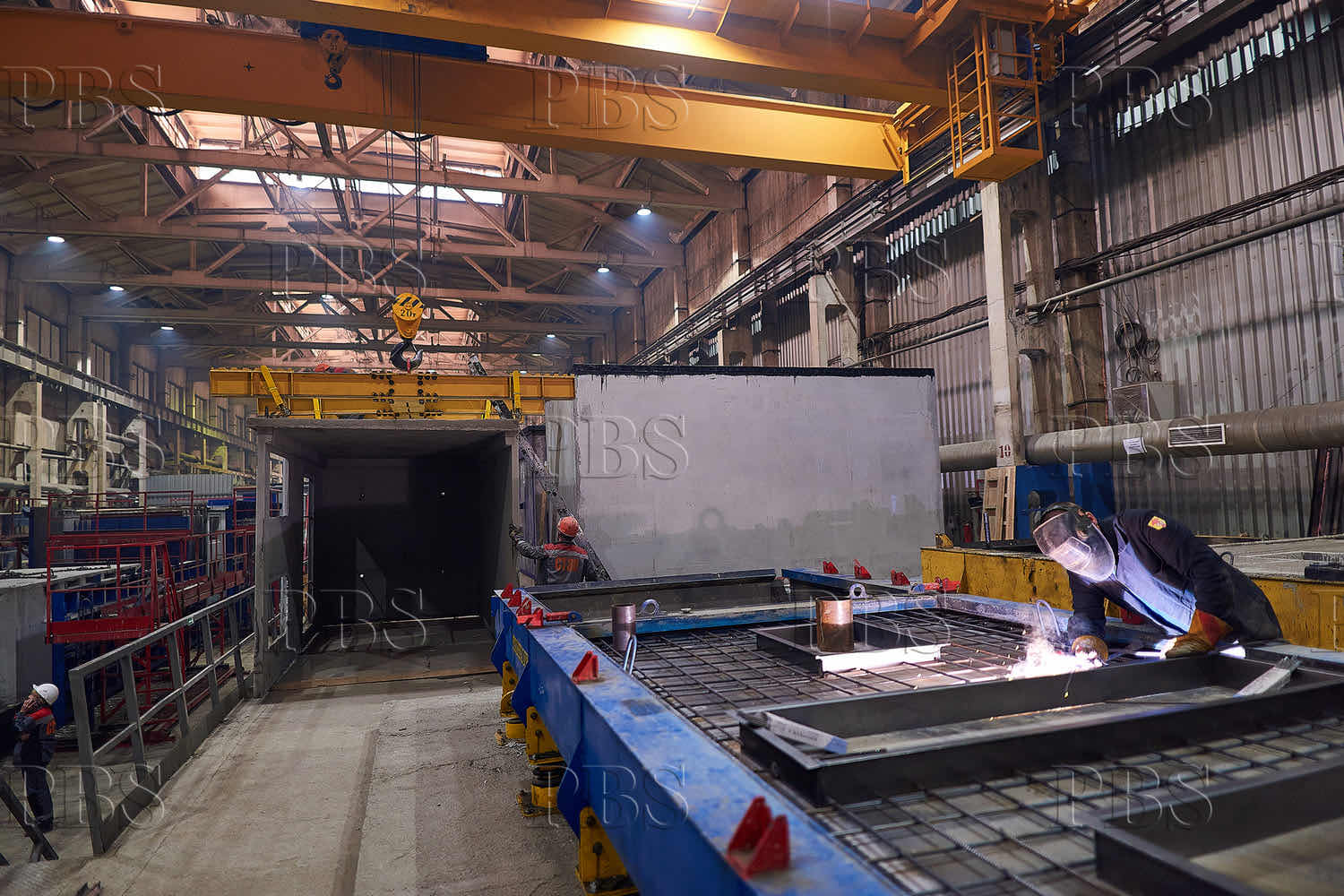

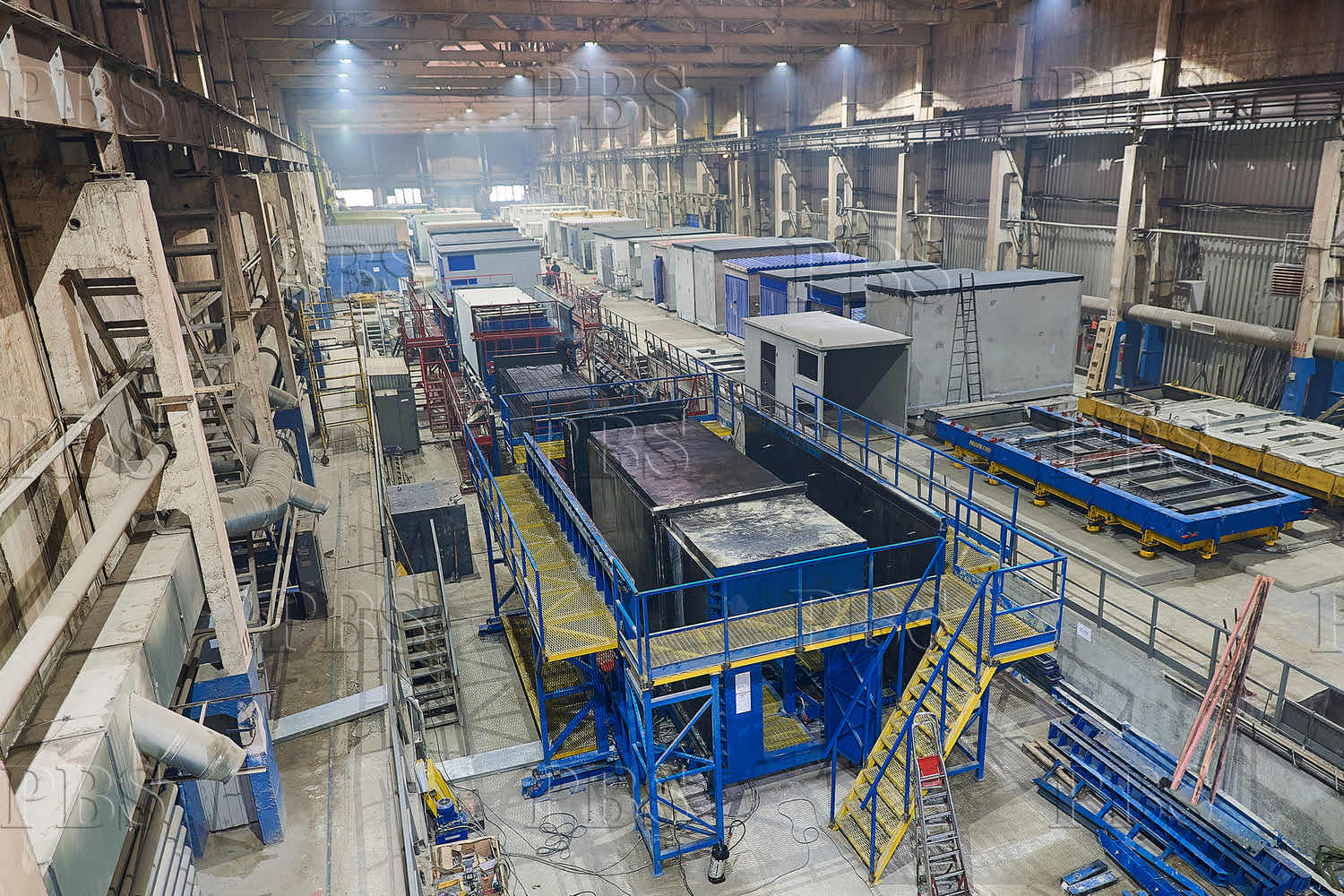

Здесь представлены фото проектов универсальных форм для трансформаторных подстанций PBS. Более подробную информацию вы можете получить в разделе «Проекты»
